Escolher o tipo de torquímetro errado para uma aplicação compromete a precisão do aperto e pode resultar em falha prematura da conexão ou em dano ao próprio instrumento. Cada tipo tem um mecanismo de sinalização distinto, uma faixa de precisão específica e aplicações onde se destaca. Por essa razão, entender as diferenças entre os tipos de torquímetro disponíveis é o primeiro passo antes de qualquer locação ou compra. Para quem precisa do equipamento, o aluguel de torquímetro da Locação Fácil Equipamentos garante o modelo correto com certificado de calibração para cada aplicação.
Neste artigo, portanto, você vai entender como cada tipo de torquímetro funciona, quais são as vantagens e limitações de cada um e como decidir qual usar em cada situação de obra ou manutenção industrial.
O que todos os tipos de torquímetro têm em comum
Independentemente do tipo, todo torquímetro cumpre a mesma função: medir e controlar o torque aplicado em parafusos e fixações mecânicas para garantir que o aperto está dentro da faixa especificada pelo projeto ou pelo fabricante do equipamento. Para entender por que o controle de torque é tão crítico para a integridade das conexões mecânicas, consulte nosso artigo sobre como funciona o torque em parafusos com torquímetro.
Além disso, todos os tipos de torquímetro precisam de calibração periódica para manter a precisão. A norma ISO 6789 recomenda calibração a cada 5.000 ciclos ou 12 meses, o que ocorrer primeiro. Por essa razão, ao locar um torquímetro, confirme sempre que o equipamento tem certificado de calibração válido com rastreabilidade ao Inmetro.

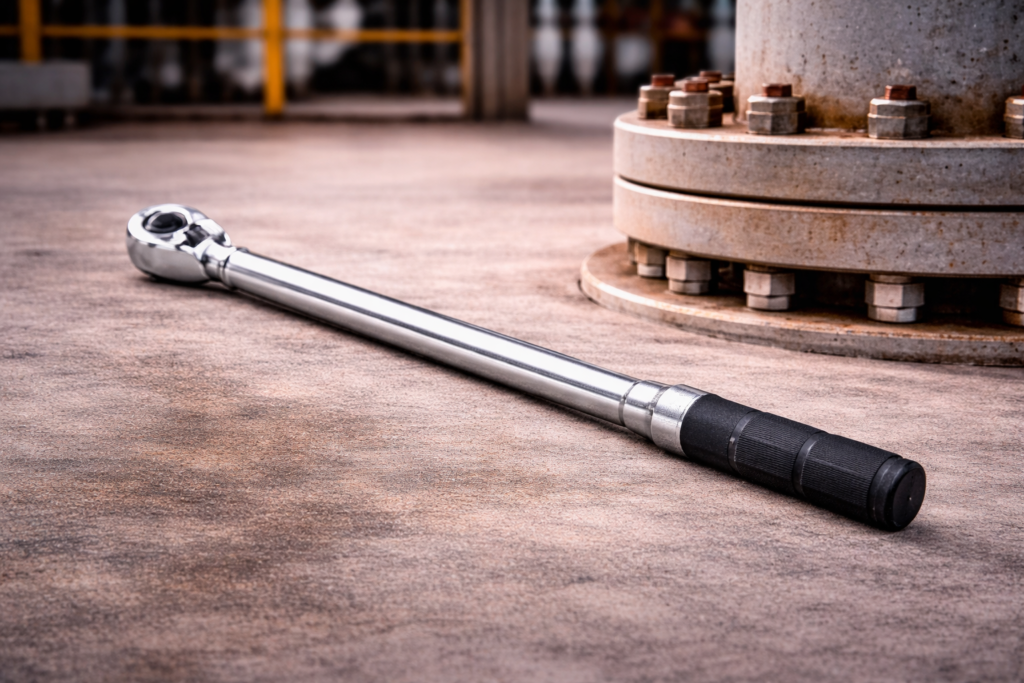

Tipo 1: Torquímetro de estalo (click torque wrench)
O torquímetro de estalo é o modelo mais comum e mais vendido do mercado. Seu nome descreve exatamente o sinal que ele emite: quando o torque configurado é atingido, o mecanismo interno produz um estalo mecânico audível e um leve recuo no cabo que o operador sente na mão.
Como funciona o mecanismo de estalo
O cabo do torquímetro de estalo contém uma mola calibrada que comprime progressivamente à medida que o operador aperta. Quando a compressão atinge o ponto correspondente ao torque configurado, a mola libera um mecanismo de alavanca que produz o estalo e o recuo. Esse mecanismo reseta automaticamente, pronto para o próximo aperto. Portanto, o operador não precisa fazer nenhum ajuste entre um parafuso e outro na mesma série.
A configuração do torque ocorre girando o cabo telescópico, que tem uma escala graduada. O operador gira até a escala indicar o valor desejado e trava a posição com o anel de trava. Por essa razão, a configuração é rápida e não requer ferramentas adicionais.
Vantagens do torquímetro de estalo
- Sinal duplo (sonoro e tátil): o operador ouve o estalo e sente o recuo mesmo em posições difíceis onde ver um mostrador seria impossível. Por essa razão, é ideal para trabalhos em espaços confinados, em altura e em posições invertidas.
- Velocidade de operação: o sinal é imediato e o mecanismo reseta sozinho. Portanto, o operador avança de um parafuso para o próximo sem pausas.
- Ampla faixa disponível: modelos de estalo cobrem desde 5 N.m até 1.000 N.m. Sendo assim, atende a maioria das aplicações de manutenção mecânica e montagem industrial.
- Facilidade de uso: qualquer operador aprende a usar o torquímetro de estalo em minutos. Não é necessário monitorar um mostrador durante o aperto.
- Custo de locação acessível: é o modelo mais disponível nas locadoras, o que resulta em maior oferta e custo mais competitivo.
Limitações do torquímetro de estalo
- Não exibe o valor em tempo real: o operador não vê o torque sendo aplicado durante o aperto. Por essa razão, o modelo de estalo não é indicado para verificação de apertos já realizados ou para auditoria de torque.
- Precisão afetada pela técnica do operador: aplicar força bruscamente em vez de suavemente pode gerar pico de torque acima do valor configurado mesmo antes do estalo. Portanto, o operador precisa de técnica de aperto correta para obter resultados consistentes.
- Calibração sensível ao armazenamento: manter a mola comprimida por longos períodos descalibra o instrumento. Por essa razão, é obrigatório retornar o cabo ao valor mínimo após cada uso.
Para entender em detalhe quando o modelo de estalo é a escolha mais indicada e como aproveitá-lo ao máximo em campo, consulte nosso artigo sobre aluguel de torquímetro de estalo: quando usar e vantagens.
Tipo 2: Torquímetro de relógio (dial torque wrench)
O torquímetro de relógio tem um mostrador analógico — semelhante a um relógio — que exibe o torque aplicado em tempo real enquanto o operador aperta o parafuso. Diferente do modelo de estalo, ele não emite sinal de parada automático: o operador monitora o mostrador e para quando o ponteiro atingir o valor desejado.
Como funciona o mecanismo de relógio
O mecanismo usa um feixe de aço flexível ou um sistema de engrenagens internas que converte a deformação gerada pelo torque em movimento do ponteiro no mostrador. A deformação é proporcional ao torque aplicado, e essa proporcionalidade é o que permite a leitura em tempo real. Por essa razão, o modelo de relógio é mais preciso do que o de estalo em muitas aplicações, pois o operador pode parar exatamente no valor indicado sem depender de um mecanismo de disparo.
Além disso, o torquímetro de relógio funciona nos dois sentidos de rotação na maioria dos modelos. Portanto, é a ferramenta correta para verificar o torque de um parafuso já apertado, girando-o levemente no sentido de aperto e lendo o valor indicado no mostrador.
Vantagens do torquímetro de relógio
- Monitoramento em tempo real: o operador vê o torque subindo durante o aperto. Isso permite parar com precisão exatamente no valor especificado, sem o risco de ultrapassar pelo impulso do aperto.
- Verificação de torques já aplicados: é o único tipo de torquímetro manual que permite auditar o torque de parafusos já apertados. Por essa razão, é indispensável em controle de qualidade e inspeção de montagem.
- Não tem mecanismo de disparo para descalibrar: como não há mola de disparo, o modelo de relógio é menos sensível a erros de armazenamento. Contudo, ainda requer calibração periódica conforme a norma ISO 6789.
- Documentação do torque exato: o operador lê e registra o valor preciso de torque de cada parafuso. Portanto, é o modelo preferido em aplicações que exigem rastreabilidade completa do aperto.
Limitações do torquímetro de relógio
- Requer visibilidade do mostrador: o operador precisa ver o mostrador durante o aperto. Em posições de acesso restrito, em altura ou com iluminação precária, essa exigência é uma limitação real.
- Velocidade menor: monitorar o mostrador exige atenção e diminui o ritmo em comparação com o estalo. Por essa razão, em trabalhos com grande volume de parafusos idênticos, o modelo de estalo é mais produtivo.
- Geralmente mais caro: o mecanismo de mostrador tem custo de fabricação maior. Consequentemente, o custo de locação tende a ser um pouco superior ao modelo de estalo.
Tipo 3: Torquímetro de feixe (beam torque wrench)
O torquímetro de feixe é o tipo mais simples e mais robusto do mercado. Ele usa uma barra de aço flexível que se curva proporcionalmente ao torque aplicado. Um ponteiro fixo ao cabo aponta para uma escala estacionária, indicando o torque em tempo real — de forma similar ao modelo de relógio, mas com mecanismo ainda mais simples.
Por não ter mola interna nem mecanismo de disparo, o modelo de feixe praticamente não descalibra com o uso. Por essa razão, é o mais durável dos três tipos e o que menos exige manutenção. Contudo, como o modelo de relógio, ele exige que o operador monitore a escala durante o aperto, o que limita sua aplicação em posições de acesso restrito.
Aplicações ideais: serviços de verificação em bancada, calibração de referência em campo e aplicações onde a durabilidade do instrumento é mais importante do que a velocidade de operação.
Tipo 4: Torquímetro digital (eletrônico)
O torquímetro digital usa um transdutor eletrônico para medir o torque em tempo real com precisão de ±1% a ±2%, superior aos modelos mecânicos. O valor aparece em um display digital e o instrumento pode programar alertas para torques mínimo e máximo, armazenar registros de aperto e transmitir dados para sistemas de gestão de qualidade.
Consequentemente, o modelo digital é o padrão em linhas de montagem de alta exigência, em manutenção de equipamentos críticos e em auditorias que exigem documentação rastreável de cada aperto. O custo de locação é mais alto do que os modelos mecânicos, mas a precisão e os recursos de rastreabilidade justificam o investimento nas aplicações corretas.
Aplicações ideais: linhas de montagem com rastreabilidade obrigatória, manutenção de equipamentos críticos em usinas e refinarias, e auditorias de qualidade em fabricação de equipamentos industriais.
Comparativo direto: estalo vs relógio vs feixe vs digital
Sinal de parada: estalo emite estalo mecânico e recuo. Relógio exige monitoramento visual. Feixe exige monitoramento visual. Digital emite alerta sonoro e visual programável.
Precisão: estalo ±4%. Relógio ±3% a ±4%. Feixe ±4%. Digital ±1% a ±2%.
Verificação de torques existentes: estalo não permite. Relógio e feixe permitem. Digital permite com alta precisão.
Durabilidade e sensibilidade à calibração: estalo exige cuidado no armazenamento. Relógio é moderado. Feixe é o mais durável. Digital é robusto, mas eletrônica mais complexa.
Custo de locação: estalo é o mais acessível. Relógio é intermediário. Feixe é similar ao relógio. Digital é o mais alto.
Velocidade de operação em série: estalo é o mais rápido. Relógio e feixe são mais lentos. Digital depende da configuração.
Qual tipo escolher para cada situação?
A regra prática é simples: use o modelo de estalo para manutenção industrial geral, montagem de equipamentos e qualquer serviço onde o volume de parafusos é alto e a posição de acesso pode ser difícil. Use o modelo de relógio quando precisar monitorar o valor em tempo real ou auditar apertos já realizados. Use o digital quando a rastreabilidade do aperto é uma exigência de norma ou de protocolo de qualidade.
Em campo, a maioria dos serviços de manutenção mecânica e montagem industrial resolve com o modelo de estalo. O relógio aparece quando há exigência de inspeção ou documentação. O digital é a escolha de ambientes onde a rastreabilidade é obrigatória.
Importância da calibração independentemente do tipo
Todos os tipos de torquímetro perdem precisão com o uso e precisam de calibração periódica para garantir que os valores indicados continuam dentro da tolerância especificada. Ao locar um torquímetro, confirme que o certificado de calibração está válido e com rastreabilidade ao Inmetro. Para entender como funciona a locação de torquímetro com certificado de calibração incluso e onde encontrar esse serviço, consulte nosso artigo sobre locação de torquímetro calibrado: onde encontrar.
Conclusão
A escolha entre os tipos de torquímetro depende da aplicação, da posição de trabalho, da necessidade de auditoria e do volume de parafusos. Para manutenção geral, o modelo de estalo é o mais versátil e popular. Já o relógio é indispensável para verificação e auditoria. O feixe é o mais robusto para uso em bancada, enquanto o digital é o padrão para rastreabilidade completa em ambientes de alta exigência.
Conhecer essas diferenças antes de solicitar a locação garante que o modelo escolhido entrega a precisão necessária no tipo de serviço específico. Com o equipamento correto em mãos, o operador aplica o torque dentro da especificação em cada parafuso, sem subapertamento nem superapertamento.
