O separador de flange é uma ferramenta especializada de manutenção industrial que resolve um dos problemas mais recorrentes em paradas de manutenção: o flange que não abre mesmo com todas as porcas removidas. Corrosão, incrustação, pressão residual e deformação térmica das faces são as causas mais comuns desse travamento. Tentar abrir um flange nestas condições com alavancas e talhadeiras é perigoso e quase sempre danifica a gaxeta. Por essa razão, o separador de flange existe como solução segura e controlada para essa situação. Para quem precisa do equipamento, o aluguel de separador de flange da Locação Fácil Equipamentos garante o modelo adequado para cada tipo de flange.
Neste artigo, portanto, você vai entender o que é o separador de flange, como ele funciona mecanicamente, quais são os seus componentes e por que ele é indispensável em manutenção industrial de flanges em serviço prolongado.
O que é um flange e por que ele trava?
O flange é uma conexão mecânica que une dois trechos de tubulação ou conecta tubulações a equipamentos como bombas, válvulas e vasos de pressão. Dois discos de aço com furos para parafusos se encostam face a face, com uma gaxeta entre eles, e parafusos e porcas comprimem o conjunto, garantindo a vedação.
Com o tempo em serviço, vários fenômenos tornam essa separação difícil ou impossível sem ferramentas especializadas. A corrosão galvânica e atmosférica solda as faces de aço uma à outra. Incrustações minerais e depósitos de processo preenchem os interstícios entre as faces. Ciclos repetidos de temperatura deformam levemente as bordas, criando um encaixe mecânico. Além disso, pressão residual no interior da tubulação mantém as faces comprimidas mesmo após o fechamento de válvulas.
Remover as porcas nessas condições é a parte fácil. Separar as faces depois é o problema real. Qualquer tentativa de abrir o flange com alavancas metálicas diretamente nas faces risca e deforma as superfícies de contato, o que compromete a vedação na próxima montagem. Por essa razão, o separador de flange existe como a única ferramenta que abre o flange sem danificar as faces.
O que é o separador de flange?

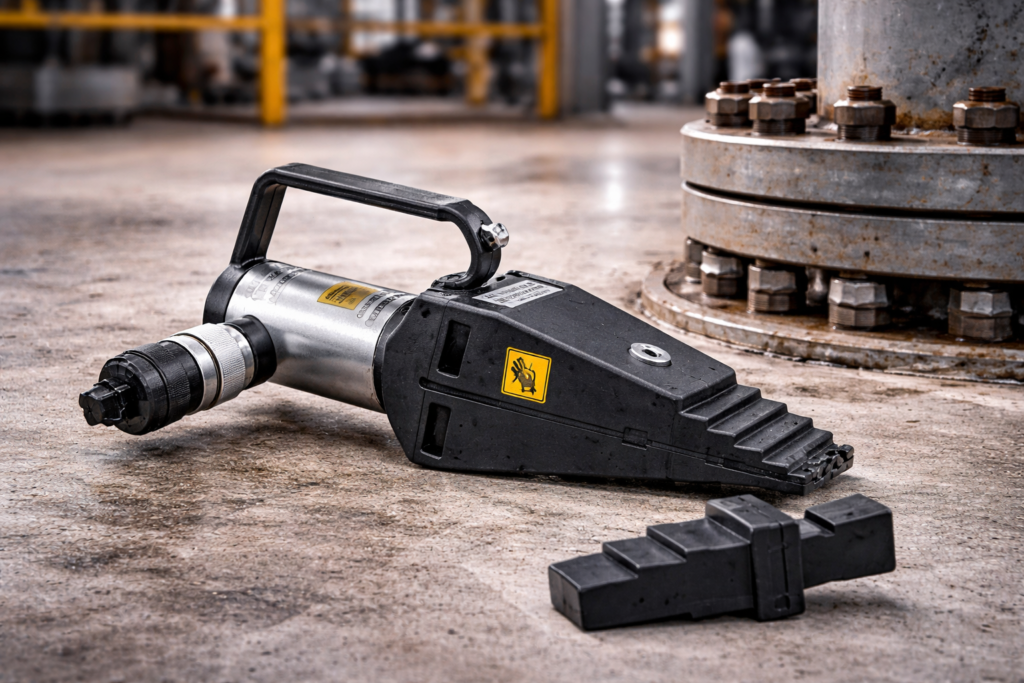

O separador de flange é uma ferramenta de expansão controlada que se insere no espaço entre as faces do flange e aplica força de separação de forma progressiva e uniforme. Ele empurra as duas faces para lados opostos com força controlada, suficiente para vencer a aderência sem impacto, sem percussão e sem dano às superfícies de contato.
A palavra-chave é controle. O separador de flange não abre o flange de uma vez: ele avança em incrementos milimétricos, permitindo que a aderência se rompa progressivamente. Esse controle é fundamental para evitar que a energia acumulada se libere de forma brusca, o que poderia projetar componentes e causar acidentes graves. Por essa razão, é a ferramenta padrão em qualquer protocolo de segurança de manutenção de flanges em plantas industriais.
Componentes do separador de flange
Corpo principal (cabeçote)
O corpo principal aloja o mecanismo de geração de força — o parafuso de avanço nos modelos mecânicos ou o cilindro hidráulico nos modelos hidráulicos. Ele distribui a força gerada sobre as faces do flange por meio das cunhas ou patilhas de contato. Materiais de alta resistência à tração e ao cisalhamento garantem que o cabeçote suporta as forças envolvidas sem deformação.
Cunhas ou patilhas de contato
As cunhas são as peças que encostam diretamente nas faces do flange. Elas têm perfil cônico ou plano dependendo do modelo e são fabricadas em aço temperado para resistir ao contato com as faces metálicas do flange sem deformação. O perfil cônico distribui a força ao longo da área de contato, enquanto o perfil plano concentra a força em uma faixa mais estreita. Por essa razão, modelos com cunha cônica são mais adequados para flanges com faces levemente irregulares.
Parafuso de avanço (modelos mecânicos)
Nos modelos mecânicos, o parafuso de avanço é o componente que gera a força. Um parafuso de passo fino em aço de alta resistência converte o torque aplicado pelo operador em força axial sobre as cunhas. Quanto maior o torque, maior a força de separação. Por essa razão, modelos mecânicos de maior capacidade têm alavancas mais longas para multiplicar o torque do operador.
Cilindro hidráulico e conexão de mangueira (modelos hidráulicos)
Nos modelos hidráulicos, o cilindro converte a pressão do fluido em força de avanço sobre o êmbolo. A conexão de mangueira rápida permite encaixar e desencaixar a mangueira da bomba sem perda de pressão. Além disso, modelos com válvula de retenção mantêm a pressão no cilindro mesmo após o desconexão da mangueira, o que garante segurança durante o processo de separação.
Cunhas de segurança
As cunhas de segurança são peças independentes que o operador insere no espaço aberto pelo separador antes de remover a ferramenta. Elas mantêm o flange aberto mecanicamente e impedem que as faces se fechem sobre os dedos do operador durante a inspeção ou a substituição da gaxeta. Por essa razão, qualquer protocolo correto de uso do separador de flange inclui a inserção das cunhas de segurança antes de qualquer intervenção nas faces.
Como funciona o separador de flange passo a passo
O processo de separação de um flange com o separador segue uma sequência lógica que garante segurança e eficiência em cada etapa.
O primeiro passo é remover todas as porcas e parafusos do flange. Em seguida, o operador inspeciona o espaço entre as faces para identificar pontos de entrada para as cunhas do separador. Flanges com aderência severa podem não ter espaço visível entre as faces, nesse caso o operador usa um martelo de borracha para criar um ponto de entrada inicial sem danificar as faces.
Com o ponto de entrada identificado, o operador posiciona o separador com as cunhas inseridas no espaço disponível e o cabeçote apoiado firmemente na borda externa do flange. Após confirmar o posicionamento, avança o mecanismo em incrementos — girando o parafuso no modelo mecânico ou aplicando pressão na bomba no modelo hidráulico. A cada incremento, o operador verifica a abertura progressiva e confirma que as faces estão se separando de forma uniforme.
Quando o espaço entre as faces for suficiente para a inserção das cunhas de segurança, o operador para o avanço, insere as cunhas e só então remove o separador. Com as cunhas de segurança no lugar, o flange permanece aberto com segurança para a inspeção da gaxeta e das faces.
Separador de flange mecânico vs hidráulico
Os dois tipos de separador executam o mesmo processo, mas com mecanismos e capacidades distintos. O tipo mecânico opera manualmente e atende flanges de menor diâmetro com aderência moderada. Já o tipo hidráulico usa pressão de fluido e atende desde flanges pequenos até os maiores flanges industriais com aderência severa. Para entender as diferenças completas e como escolher entre os dois, consulte nosso artigo sobre separador de flange hidráulico ou mecânico: qual escolher.
Por que não usar alavancas ou talhadeiras para abrir flanges?
A tentativa de abrir flanges emperrados com alavancas metálicas, talhadeiras ou cunhas de aço batidas a marreta é uma prática perigosa e tecnicamente inadequada. Do ponto de vista técnico, a alavanca concentra toda a força em um ponto único na borda do flange, o que deforma a face de contato e compromete a vedação na próxima montagem.
Além disso, a liberação brusca de energia quando a aderência cede pode projetar componentes com força suficiente para causar lesões graves ao operador e às pessoas ao redor. Em flanges com pressão residual, o risco é ainda maior. Por essa razão, normas de segurança de paradas de manutenção em refinarias e petroquímicas proíbem explicitamente o uso de alavancas para abertura de flanges e exigem o uso do separador de flange como único método aprovado.
Para quais tipos de flange o separador é indicado?
O separador de flange atende a maioria dos flanges usados em instalações industriais, incluindo:
- Face plana (FF — flat face): os mais comuns em tubulações de processo de baixa e média pressão.
- Face sobressalente (RF — raised face): padrão em tubulações de processo de média e alta pressão, como as da norma ASME B16.5.
- Junção macho-fêmea (MF — male-female) e ranhura-língua (TG — tongue and groove): usados em serviços que exigem vedação de alta integridade.
- Pescoço de solda (WN — weld neck) e deslizantes (SO — slip-on): os mais frequentes em plantas industriais de petroquímica e refino.
Portanto, independentemente do tipo de flange, o separador resolve o problema do travamento de forma segura e controlada desde que o modelo tenha capacidade adequada para o diâmetro e a aderência específicos.
Aplicações e setores que mais usam o separador de flange
O separador de flange é um equipamento indispensável em manutenção de plantas industriais de qualquer setor que usa tubulações flangeadas. Para entender todas as aplicações em detalhe e quais setores mais demandam o equipamento, consulte nosso artigo sobre aplicações do separador de flange na manutenção industrial. Para quem precisa do equipamento em São Paulo e região, confira nosso artigo sobre aluguel de separador de flange em São Paulo.
Erros mais comuns no uso do separador de flange
Mesmo com o equipamento correto, erros de operação comprometem o resultado e colocam o operador em risco. Os mais frequentes são o uso do modelo errado para o diâmetro do flange, o avanço muito rápido sem monitoramento da abertura e a remoção do separador sem inserir as cunhas de segurança. Para o guia completo sobre erros e como evitá-los, consulte nosso artigo sobre principais erros ao usar separador de flange.
Conclusão
O separador de flange é a ferramenta que torna possível abrir flanges emperrados de forma segura, controlada e sem dano às faces de contato. Seu princípio de expansão progressiva resolve o problema que alavancas e talhadeiras nunca resolvem com segurança: separar faces com aderência severa sem risco de liberação brusca de energia e sem comprometer a integridade das superfícies de vedação.
Compreender o que é o separador de flange, como funciona e quais são seus componentes é o primeiro passo para usá-lo com segurança e eficiência em qualquer parada de manutenção industrial.
Solicite um orçamento de aluguel de separador de flange com a Locação Fácil Equipamentos e garanta o modelo correto para a sua próxima parada de manutenção.
