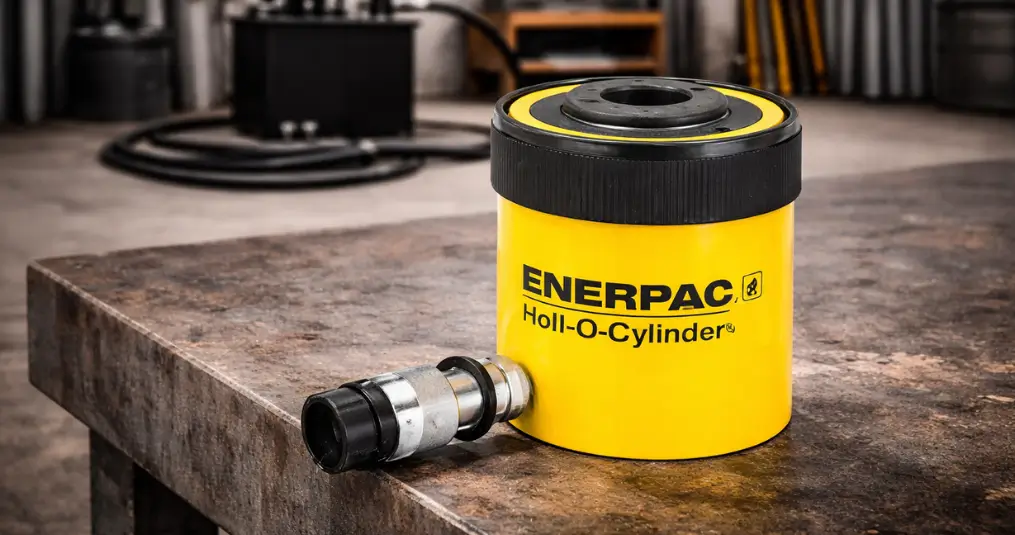

O macaco hidráulico vazado é um cilindro especializado com um furo central que atravessa todo o corpo do equipamento. Esse detalhe construtivo parece simples, mas abre um campo de aplicações que o macaco convencional não consegue atender. Por essa razão, o macaco hidráulico vazado é indispensável em operações de içamento guiado, protensão de estruturas e tensionamento de parafusos. Para conhecer as opções disponíveis para locação, acesse nossa página de aluguel de macaco hidráulico da Locação Fácil.
Neste artigo, portanto, você vai entender como o macaco hidráulico vazado funciona, em quais operações ele é indispensável, quais variações o mercado oferece e como especificar o modelo correto para cada aplicação.
O que é macaco hidráulico vazado?
O macaco hidráulico vazado, também chamado de cilindro de centro furado, é um atuador linear hidráulico com um orifício central que atravessa o êmbolo e o corpo do equipamento. Esse furo permite que um tirante, cabo, parafuso ou barra de protensão passe pelo interior do macaco durante a operação.
Portanto, o macaco não apenas eleva a carga, mas também trabalha em torno de um elemento de fixação ou guia. Isso resolve uma necessidade específica que o macaco convencional não atende: aplicar força ao longo de um eixo pré-definido por um tirante ou cabo. Sendo assim, o macaco vazado combina içamento e guia em uma única operação.
Os modelos disponíveis variam de 5 a 1.000 toneladas de capacidade, com diâmetros de furo central que vão de 30 mm a mais de 200 mm. Além disso, o mercado oferece versões de simples ação e dupla ação, dependendo da exigência de controle do retorno na aplicação específica.
Como funciona o macaco hidráulico vazado?
O funcionamento segue o mesmo princípio do macaco hidráulico convencional. Uma bomba injeta fluido na câmara do cilindro. A pressão empurra o êmbolo e gera força de içamento ou tração. A diferença está na geometria: o êmbolo é oco e o furo central permite que um elemento passe por dentro durante toda a operação.
Na prática, o operador encaixa o macaco ao redor do tirante ou cabo que passa pelo furo. Em seguida, aciona a bomba e o macaco aplica força na direção do êmbolo. Consequentemente, o macaco eleva a carga, tensiona o cabo ou aperta o parafuso, conforme a aplicação. Por fim, a válvula de retorno libera o fluido e o êmbolo volta à posição inicial pela mola interna ou por retorno hidráulico.
Principais aplicações do macaco hidráulico vazado
Protensão de estruturas de concreto
A principal aplicação do macaco vazado é a protensão de estruturas de concreto. Em pontes, viadutos, lajes protendidas e reservatórios, a equipe instala cabos de aço no interior do concreto antes da concretagem. Após a cura, o macaco vazado encaixa ao redor do cabo exposto e aplica a força de tensionamento especificada pelo projeto.
Esse processo estica o cabo e comprime o concreto, criando uma estrutura pré-comprimida mais resistente. Portanto, a precisão da força aplicada é crítica. Por essa razão, o responsável técnico usa um manômetro calibrado junto ao macaco para controlar a pressão e garantir que a força de protensão esteja dentro da faixa especificada.
Tensionamento de parafusos industriais
Em conexões flangeadas de alta pressão, como as usadas em refinarias, plantas petroquímicas e dutos de gás, o aperto correto dos parafusos é fundamental para a segurança da vedação. O macaco vazado aplica força de tração diretamente sobre o parafuso, garantindo o torque correto de forma precisa e repetível.
Esse método é mais preciso do que o uso de torqueadeira, pois elimina o atrito entre a porca e a flange durante o aperto. Além disso, o macaco vazado permite aplicar a mesma força em todos os parafusos da flange de forma simultânea, quando usado com um manifold de distribuição. Sendo assim, a vedação da flange fica uniforme e o risco de vazamento diminui.
Para entender como o manifold distribui a pressão simultaneamente para múltiplos macacos vazados em uma flange, consulte nosso artigo sobre manifold hidráulico: o que é e como funciona.
Içamento guiado por tirante
Em içamentos onde a carga precisa subir ao longo de um eixo rígido e controlado, o macaco vazado trabalha ao redor de um tirante vertical. O tirante guia o movimento e impede que a carga oscile ou se desloque lateralmente durante a elevação. Portanto, esse método é mais seguro do que o içamento livre para cargas sensíveis ao desnivelamento.
Exemplos incluem o içamento de transformadores de grande porte, o posicionamento de equipamentos em espaços confinados e o alinhamento de estruturas metálicas durante a montagem. Sendo assim, o macaco vazado com tirante resolve situações onde o içamento convencional não oferece controle suficiente.
Testes de carga em estruturas e fundações
Engenheiros de fundações e estruturas usam o macaco vazado em ensaios de carga em estacas, tirantes de ancoragem e estruturas de contenção. O macaco aplica uma carga conhecida ao elemento estrutural enquanto o engenheiro mede o deslocamento e a deformação resultantes.
Esse teste valida o projeto e confirma que a fundação ou a estrutura suporta as cargas previstas. Além disso, o macaco vazado permite aplicar e remover a carga de forma controlada, o que é essencial para obter dados precisos durante o ensaio.
Montagem e desmontagem de equipamentos industriais
Em manutenção industrial, o macaco vazado facilita a montagem e a desmontagem de componentes que precisam ser posicionados ao longo de um eixo. Rotores de turbinas, eixos de redutores e cilindros de prensa são exemplos comuns.
O macaco encaixa ao redor do eixo e empurra o componente para a posição correta com força controlada. Portanto, o operador realiza o encaixe com precisão e sem danificar o componente ou o eixo. Sendo assim, essa técnica substitui o uso de prensas e martelos em operações que exigem cuidado com as superfícies de contato.
Macaco hidráulico vazado simples ação vs dupla ação
O macaco vazado está disponível em versões de simples ação e dupla ação. A escolha entre os dois depende da necessidade de controle do retorno na aplicação específica. Para entender a diferença completa entre os dois tipos, consulte nosso artigo sobre cilindro hidráulico dupla ação vs simples ação.
Em linhas gerais, o macaco vazado de simples ação é o mais comum em protensão de estruturas. O retorno ocorre pela mola interna após a liberação da pressão. O de dupla ação é mais indicado para aplicações onde o operador precisa controlar ativamente o retorno, como em sistemas de içamento e abaixamento controlado de cargas.
Como especificar o macaco hidráulico vazado correto
A especificação correta do macaco vazado envolve mais parâmetros do que o macaco convencional. O responsável técnico deve verificar os seguintes itens:
- Capacidade de carga: deve superar a força máxima da operação com margem de segurança de pelo menos 20%.
- Diâmetro do furo central: deve ser igual ou superior ao diâmetro do tirante, cabo ou parafuso que passa pelo interior do macaco. Folga insuficiente impede o encaixe ou danifica o elemento.
- Curso de elevação: distância que o êmbolo precisa percorrer para completar a operação.
- Altura fechada: espaço disponível para posicionar o macaco entre a carga e o ponto de apoio.
- Tipo de ação: simples ação para protensão e operações com retorno por mola. Dupla ação para içamento e abaixamento controlado.
- Pressão de trabalho: deve ser compatível com a bomba hidráulica do sistema.
Macaco hidráulico vazado em operações com múltiplos pontos
Em operações que envolvem múltiplos macacos vazados, como o tensionamento simultâneo de todos os parafusos de uma flange ou a protensão de múltiplos cabos em uma estrutura, o responsável técnico precisa de um sistema de içamento coordenado. Para entender como planejar essas operações, consulte nosso guia sobre macaco hidráulico industrial.
Nessas operações, todos os macacos do sistema devem ter a mesma capacidade, o mesmo diâmetro de êmbolo e a mesma pressão de trabalho. Além disso, o manifold hidráulico distribui a pressão de forma uniforme para todos os equipamentos. Consequentemente, a força aplicada em cada ponto é igual e a operação fica precisa e segura.
Cuidados operacionais com o macaco hidráulico vazado
O macaco vazado exige alguns cuidados específicos que o operador deve observar em campo:
- Inspecione o furo central antes de cada uso. Rebarbas, sujeira ou deformações no furo podem travar o tirante ou danificar o cabo durante a operação.
- Verifique o alinhamento entre o furo do macaco e o eixo do tirante antes de acionar a bomba. Um desalinhamento gera carga lateral sobre o êmbolo e compromete a vida útil do equipamento.
- Não ultrapasse a capacidade nominal. Em operações de protensão, a pressão aplicada deve corresponder exatamente à força especificada no projeto. Use sempre o manômetro calibrado.
- Confira o estado das vedações antes de cada uso. Vedações desgastadas causam vazamento de fluido e reduzem a força disponível no êmbolo.
- Armazene o macaco com o êmbolo recolhido e com proteção no furo central para evitar entrada de sujeira e danos ao êmbolo durante o transporte.
Conclusão
O macaco hidráulico vazado é um equipamento especializado que resolve operações que o macaco convencional não consegue executar. Sua aplicação vai da protensão de estruturas de concreto ao tensionamento de flanges industriais, passando pelo içamento guiado e pelos ensaios de carga em fundações.
A especificação correta exige atenção ao diâmetro do furo, à capacidade de carga, ao curso e ao tipo de ação. Por essa razão, o responsável técnico deve planejar a operação com cuidado antes de solicitar o equipamento.
