O teste de vazamento com bomba hidrostática é o método mais confiável para verificar a estanqueidade de tubulações, flanges, válvulas e sistemas de processo antes de colocá-los em operação ou após intervenções de manutenção. Diferente da inspeção visual, o teste com pressão revela vazamentos mínimos que os olhos não conseguem detectar. Por essa razão, é o procedimento obrigatório em praticamente todas as normas técnicas que regulamentam instalações industriais e prediais. Para contratar a locação do equipamento, acesse o aluguel de bomba de teste hidrostático da Locação Fácil Equipamentos.
Neste artigo, portanto, você vai entender como a bomba hidrostática executa o teste de vazamento, em quais situações esse teste é necessário, quais são os tipos de vazamento que ele detecta e como planejar a locação do equipamento correto.
Como a bomba hidrostática detecta vazamentos?
A bomba hidrostática pressuriza o sistema com água até a pressão de teste especificada. Com o sistema pressurizado e a bomba fechada, a pressão se mantém estável ao longo do tempo se não houver vazamento. Portanto, qualquer queda de pressão durante o período de monitoramento indica que há água saindo do sistema em algum ponto.
Além da queda de pressão no manômetro, o técnico inspeciona visualmente todas as juntas, conexões, soldas e vedações durante o período de teste. Pequenos vazamentos revelam-se pela formação de gotas, manchas de umidade ou filetes de água na superfície externa dos componentes. Consequentemente, o teste hidrostático combina duas formas de detecção: a leitura quantitativa de pressão e a inspeção visual qualitativa.
Essa combinação é o que torna o teste hidrostático mais confiável do que métodos puramente visuais ou do que testes com ar. A água não se comprime, portanto qualquer perda de volume se reflete imediatamente como queda de pressão. Por essa razão, o método detecta vazamentos muito pequenos que passariam despercebidos em outros tipos de inspeção.
Situações que exigem o teste de vazamento com bomba hidrostática
Comissionamento de novas instalações
Todo sistema de tubulação novo precisa de teste de estanqueidade antes de receber o fluido de processo. Nessa fase, o teste hidrostático confirma que toda a montagem está correta, que as soldas são integras, que as conexões estão bem vedadas e que as válvulas fecham sem vazamento. Por essa razão, o comissionamento é a aplicação mais frequente da bomba hidrostática de teste de vazamento.
Após reparos e substituições de componentes
Toda intervenção que abre o sistema, como a substituição de uma gaxeta de flange, a troca de uma válvula ou o reparo de uma solda, cria novos pontos que precisam de verificação antes da reentrada em serviço. O teste de vazamento após cada intervenção garante que a intervenção foi executada corretamente. Portanto, é um passo obrigatório no procedimento de qualquer manutenção em sistemas de tubulação industrial.
Verificação de flanges após reaperto
Em paradas de manutenção, a equipe realiza o reaperto dos flanges com torque controlado e substitui as gaxetas. Após o reassentamento, o teste de vazamento confirma que todas as gaxetas vedaram corretamente com os novos torques de aperto. Sem esse teste, a planta pode retornar à operação com flanges que pareciam corretos na inspeção visual, mas que apresentam vazamento quando a pressão de processo é restabelecida.
Qualificação de tubulações enterradas e ocultas
Tubulações enterradas, embutidas em paredes ou em shafts técnicos são impossíveis de inspecionar visualmente após a instalação. Por essa razão, o teste hidrostático é a única forma de garantir a estanqueidade de trechos que não serão acessíveis após a conclusão da obra. Em instalações prediais, a NBR 5626 exige o teste hidrostático por exatamente essa razão antes do revestimento das paredes ou do aterramento das valas.
Sistemas de sprinkler e combate a incêndio
A NBR 10897 exige teste hidrostático de comissionamento em todos os sistemas de sprinkler. Além disso, o teste periódico faz parte do plano de manutenção preventiva desses sistemas. Por essa razão, instaladoras e empresas de manutenção de sistemas de proteção contra incêndio locam bombas hidrostáticas com regularidade tanto em obras novas quanto em manutenções periódicas.
Tipos de vazamento que o teste hidrostático detecta
O teste de vazamento com bomba hidrostática detecta diferentes categorias de defeitos em sistemas de tubulação:
Vazamentos em juntas rosqueadas: rosca mal executada, fita veda-rosca insuficiente ou danificada e aperto inadequado das conexões. São os defeitos mais comuns em instalações prediais e em sistemas de processo de menor diâmetro.
Falhas em cordões de solda: poros, trincas, falta de fusão ou penetração insuficiente em soldas de tubulações industriais e estruturais. Esses defeitos são invisíveis externamente, mas revelam vazamento imediato sob pressão de teste.
Gaxetas mal assentadas em flanges: gaxeta fora de posição, danificada ou inadequada para o material e a pressão do sistema. O vazamento em flanges é uma das causas mais comuns de reprovação em testes de comissionamento.
Defeitos em válvulas: vedações desgastadas, obturador danificado ou corpo com porosidade de fundição. O teste hidrostático revela se a válvula fecha corretamente e se o corpo não tem defeito estrutural.
Trincas em componentes: componentes com trincas de fabricação ou de fadiga por uso que se propagam sob a pressão de teste. Portanto, o teste hidrostático funciona também como ensaio de integridade estrutural, não apenas de estanqueidade.
Como escolher a pressão de teste correta para detecção de vazamentos
A pressão de teste para detecção de vazamentos segue os mesmos critérios do teste hidrostático convencional: a norma aplicável ao sistema define o fator multiplicador sobre a pressão de operação. Na maioria das normas brasileiras e internacionais, esse fator é 1,5 vezes a pressão nominal de operação.
Contudo, existem situações em que o teste de estanqueidade usa pressão menor do que a pressão de projeto completa. Esse é o caso, por exemplo, de sistemas que receberam reparo localizado e precisam de verificação do reparo sem submeter o restante do sistema à pressão de teste integral. Nesses casos, o responsável técnico define a pressão de teste com base no critério da norma aplicável e no escopo específico do reparo.
Bomba manual ou elétrica: qual usar para teste de vazamento?

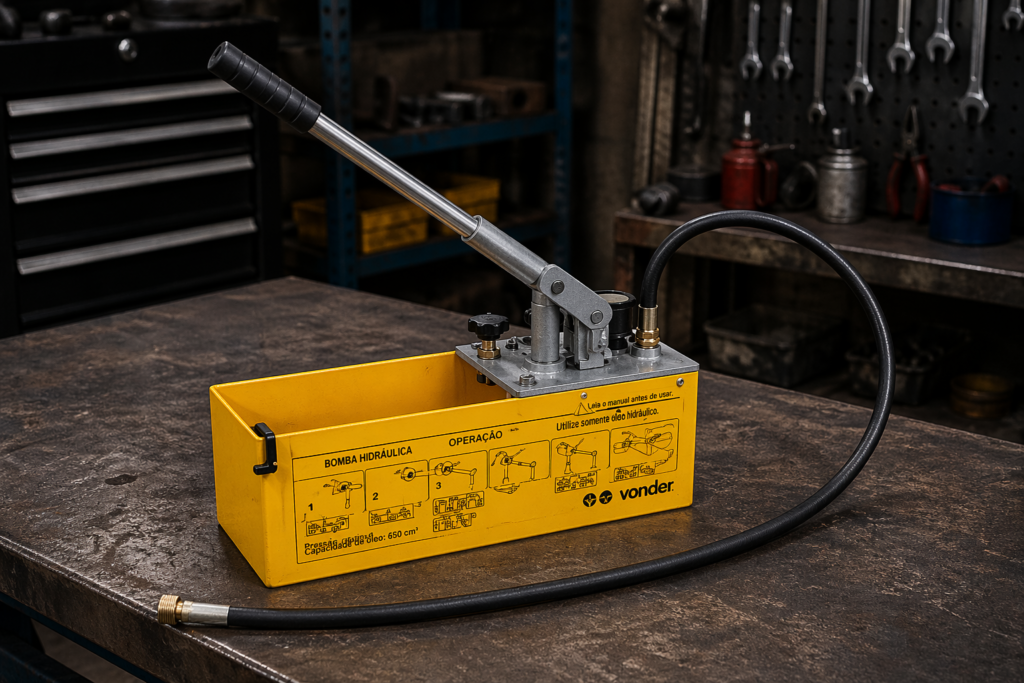

Bomba manual: é a escolha mais comum para a maioria dos testes de vazamento em instalações prediais, tubulações de processo de médio porte e sistemas de sprinkler. Ela opera sem energia elétrica, é compacta e portátil, e o operador tem controle preciso da pressurização a cada acionamento da alavanca. Por essa razão, é o modelo mais locado para esse tipo de aplicação.
Bomba elétrica: é indicada para sistemas de maior volume ou quando o teste precisa manter a pressão por longos períodos sem intervenção manual. O motor elétrico pressuriza automaticamente e compensa pequenas perdas de pressão durante o período de monitoramento. Portanto, é mais prática em aplicações industriais de grande porte onde o operador precisa se concentrar na inspeção visual durante o teste.
Planejamento da locação para teste de vazamento
O planejamento correto começa pela identificação da pressão de teste e do volume do sistema. Com essas informações, a equipe da Locação Fácil indica o modelo com capacidade e fluxo adequados. Além disso, o responsável técnico deve verificar se o manômetro da bomba tem escala compatível com a pressão de teste e certificado de calibração válido.
Ao solicitar o orçamento, informe a pressão de teste em bar ou kgf/cm², o tipo de sistema (tubulação predial, industrial ou sprinkler), o modelo preferido e o período de locação. A equipe confirma a disponibilidade e apresenta o orçamento no mesmo dia.
Para entender os fundamentos do teste de pressão e os tipos disponíveis além do hidrostático, consulte nosso artigo sobre o que é teste de pressão em tubulações. Para saber em quais situações o teste é legalmente obrigatório e quais normas se aplicam a cada tipo de sistema, consulte nosso artigo sobre quando fazer teste hidrostático em sistemas industriais.
Conclusão
A bomba hidrostática para teste de vazamento é o equipamento que garante a estanqueidade de tubulações, flanges, válvulas e sistemas de processo antes de colocá-los em operação. Ela combina leitura quantitativa de pressão com inspeção visual para detectar defeitos invisíveis em inspeções convencionais.
A locação é a alternativa mais eficiente para equipes que realizam testes de vazamento de forma pontual em obras e manutenções. Com o equipamento correto, calibrado e com certificado rastreável, o responsável técnico realiza o teste com segurança e gera documentação válida para registros técnicos e auditorias.
