O teste hidrostático de caldeiras é uma exigência legal da NR-13 e um dos procedimentos de segurança mais críticos em plantas industriais. A bomba hidrostática é o equipamento que executa esse teste, pressurizado o corpo da caldeira acima da pressão de trabalho para verificar a integridade estrutural e a ausência de vazamentos. Por essa razão, contar com o equipamento correto e calibrado no momento certo é fundamental para cumprir os prazos da norma e evitar a interdição do equipamento. Para contratar a locação, acesse o aluguel de bomba de teste hidrostático da Locação Fácil Equipamentos.
Neste artigo, portanto, você vai entender os requisitos da NR-13 para o teste hidrostático de caldeiras, como funciona o procedimento, qual bomba usar e como planejar a locação do equipamento correto.
O que a NR-13 exige para o teste hidrostático de caldeiras?
A NR-13 é a Norma Regulamentadora do Ministério do Trabalho que estabelece os requisitos de segurança para caldeiras, vasos de pressão e tubulações. Em relação ao teste hidrostático de caldeiras, a norma define três situações em que o teste é obrigatório.
A primeira situação é o comissionamento. Toda caldeira nova deve passar pelo teste hidrostático antes de entrar em operação. Nesse caso, o fabricante realiza o teste em fábrica e emite o laudo que acompanha o equipamento. Além disso, em muitos casos o responsável técnico da planta realiza um segundo teste em campo após a instalação.
A segunda situação é o teste periódico. A NR-13 define intervalos máximos de inspeção para cada categoria de caldeira. Nesses intervalos, a inspeção inclui o teste hidrostático realizado por profissional habilitado com emissão de laudo técnico. O descumprimento do prazo gera multa e interdição do equipamento.
A terceira situação é o pós-reparo. Toda caldeira que passou por reparo em componente sob pressão, como trocas de tubos, reparos de soldas ou substituição de bocais, precisa de novo teste hidrostático antes de retornar à operação. Portanto, qualquer intervenção na carcaça ou nos componentes de pressão da caldeira gera a obrigatoriedade do teste.
Qual é a pressão de teste hidrostático para caldeiras?
A NR-13 define a pressão de teste hidrostático como 1,5 vezes a Pressão Máxima de Trabalho Admissível (PMTA) da caldeira. Por exemplo: uma caldeira com PMTA de 10 kgf/cm² precisa de teste hidrostático a 15 kgf/cm². Esse fator multiplicador garante que a caldeira tem margem de segurança adequada acima da pressão de trabalho.
Além disso, a pressão de teste não pode exceder a pressão de projeto original da caldeira. Por essa razão, antes de definir a pressão de teste, o responsável técnico deve consultar a documentação do fabricante para confirmar a PMTA e a pressão de projeto do equipamento.
Portanto, ao solicitar a locação da bomba de teste, informe a pressão de teste necessária em kgf/cm² ou em bar para que a equipe da Locação Fácil garanta que o modelo locado tem capacidade de pressão adequada com margem de segurança.
Como funciona o teste hidrostático de caldeiras?
O procedimento de teste hidrostático de caldeiras segue etapas específicas que garantem segurança e resultado confiável. O engenheiro ou técnico responsável conduz cada etapa conforme o protocolo definido pelo Programa de Inspeção do equipamento.
Preparação e isolamento
O primeiro passo é isolar a caldeira do restante do sistema. O responsável fecha todas as válvulas de vapor, drena o equipamento e remove os elementos de segurança que não suportam a pressão de teste, como válvulas de alívio e instrumentos de medição de menor pressão. Em seguida, tampona os bocais abertos e conecta a bomba de teste ao ponto de enchimento.
Enchimento e purga de ar
Com a bomba conectada, o responsável inicia o enchimento com água limpa. Todos os pontos altos da caldeira precisam de purga de ar antes da pressurização. O ar retido forma bolsões compressíveis que criam variações de pressão durante o teste e se confundem com vazamentos. Por essa razão, a purga completa é um passo crítico que muitos operadores apressam indevidamente.
Pressurização progressiva
Com o equipamento completamente cheio de água e sem bolsões de ar, o operador aciona a bomba e pressuriza progressivamente. A NR-13 recomenda que a pressurização ocorra em etapas, com pausa para inspeção visual em cada nível de pressão intermediário. Consequentemente, o procedimento correto não consiste em pressurizar diretamente até a pressão de teste, mas sim em subir a pressão gradualmente.
Manutenção da pressão de teste
Ao atingir a pressão de teste especificada, o operador fecha a bomba e monitora a pressão pelo tempo definido pelo programa de inspeção, geralmente de 30 minutos a 2 horas. Durante esse período, o profissional habilitado inspeciona visualmente todos os cordões de solda, bocais, flanges e conexões em busca de qualquer sinal de vazamento ou deformação.
Alívio e dreno
Ao final do tempo de teste, o operador alivia a pressão lentamente e drena a água do equipamento. Em seguida, reinstala os elementos de segurança removidos antes do teste e registra os resultados no laudo técnico. O laudo deve conter a pressão atingida, a duração do teste, a pressão ao final e a conclusão do profissional habilitado.
Qual bomba usar no teste hidrostático de caldeiras?
A bomba para teste hidrostático de caldeiras precisa ter capacidade de pressão superior à pressão de teste com margem de segurança. Além disso, deve ter fluxo adequado para o volume da caldeira a ser testada e manômetro calibrado com certificado rastreável ao Inmetro.

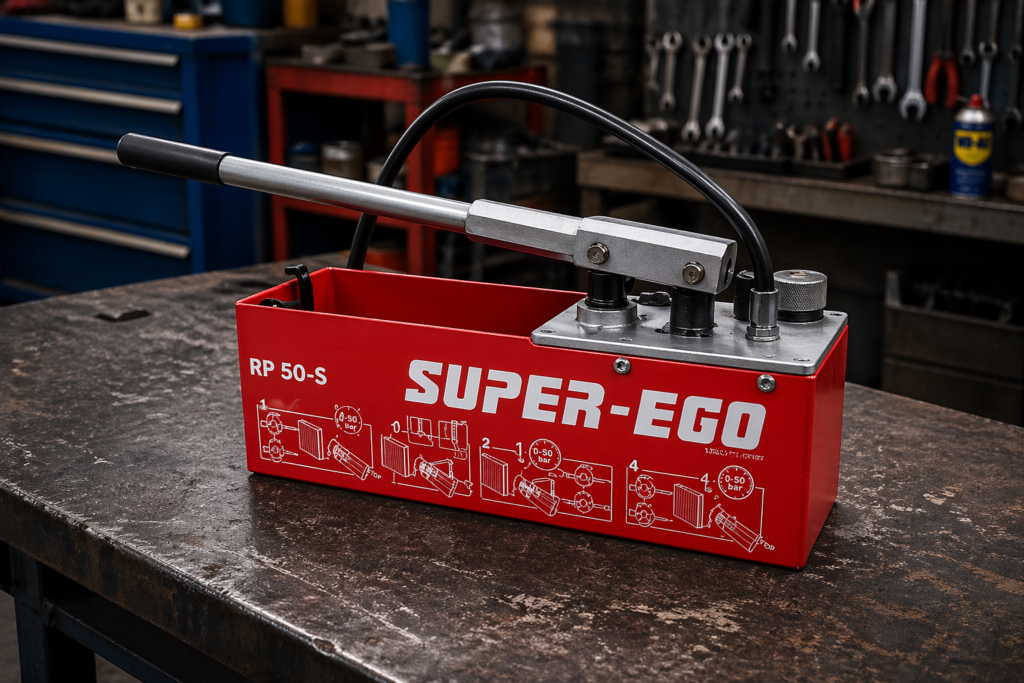

Bomba manual de alta pressão: indicada para caldeiras de menor porte e para locais sem energia elétrica disponível. Modelos profissionais atingem pressões de até 600 bar. Por essa razão, cobrem a grande maioria das caldeiras industriais em operação no Brasil. A operação manual exige esforço físico do operador, mas oferece controle preciso da pressurização em cada incremento.
Bomba elétrica de teste hidrostático: indicada para caldeiras de maior porte ou para paradas com grande volume de equipamentos a testar. O motor elétrico pressuriza automaticamente e mantém a pressão configurada sem esforço manual. Portanto, libera o operador para focar na inspeção visual durante o período de teste.
Em ambos os casos, o manômetro da bomba deve ter escala compatível com a pressão de teste. A escala ideal é aquela em que a pressão de teste cai entre 30% e 70% do fundo de escala do instrumento. Usar o manômetro com a pressão de teste muito próxima ao limite superior reduz a precisão da leitura e aumenta o risco de dano ao instrumento.
Requisitos do manômetro para o teste de caldeiras
A NR-13 exige que o manômetro usado no teste hidrostático de caldeiras seja calibrado com rastreabilidade metrológica. Portanto, o simples uso de um manômetro sem certificado de calibração válido inválida o teste do ponto de vista legal e regulatório.
O certificado de calibração deve ter data de emissão não superior a 12 meses e ser emitido por laboratório acreditado pela Rede Brasileira de Calibração (RBC) do Inmetro. Além disso, o número de série do manômetro no certificado precisa corresponder ao instrumento físico usado no teste.
A Locação Fácil fornece o manômetro calibrado com certificado rastreável incluso em todas as locações de bomba de teste hidrostático. Consequentemente, o responsável técnico recebe o conjunto pronto para o teste com documentação válida para o laudo técnico da NR-13.
Quem pode realizar o teste hidrostático de caldeiras?
A NR-13 exige que o teste hidrostático de caldeiras seja realizado sob a supervisão de um profissional habilitado. A norma define profissional habilitado como engenheiro com registro no CREA e especialização ou experiência comprovada em inspeção de equipamentos sob pressão, ou como técnico de segurança do trabalho com qualificação específica definida pela norma.
Além disso, a emissão do laudo técnico de inspeção exige assinatura do profissional habilitado com registro no CREA. Por essa razão, o teste hidrostático de caldeiras não é um procedimento que qualquer operador de manutenção pode conduzir por conta própria. O planejamento da parada deve incluir a contratação do profissional habilitado com antecedência suficiente para não comprometer o cronograma.
Planejamento da locação para teste de caldeiras
O planejamento correto da locação começa pela identificação da pressão de teste, do volume da caldeira e da data do teste. Com esses dados, o responsável técnico solicita o orçamento com antecedência mínima de dois a três dias úteis para garantir disponibilidade do modelo correto. Para entender em quais situações o teste hidrostático de caldeiras é obrigatório e quais intervalos a NR-13 define, consulte nosso artigo sobre quando fazer teste hidrostático em sistemas industriais. Para entender como o teste funciona e quais tipos existem, consulte também nosso artigo sobre o que é teste de pressão em tubulações.
Ao solicitar a locação, informe os seguintes dados para garantir o equipamento correto:
- Pressão de teste em kgf/cm² ou bar (equivale a 1,5 vezes a PMTA da caldeira).
- Volume aproximado da caldeira em litros, para verificar se o fluxo da bomba é adequado.
- Disponibilidade de energia elétrica no local, para definir entre bomba manual e elétrica.
- Data de início do teste e duração estimada da parada.
- Local de entrega: planta, canteiro ou endereço da empresa.
Conclusão
O teste hidrostático de caldeiras é uma exigência legal da NR-13 com consequências sérias para quem não o cumpre no prazo. A bomba hidrostática correta, com manômetro calibrado e certificado rastreável, é o equipamento central do procedimento. Sua operação correta e a emissão do laudo técnico pelo profissional habilitado são o que garantem validade legal ao teste.
A locação da bomba é a alternativa mais eficiente para equipes que realizam o teste de forma pontual em cada intervalo de inspeção. Portanto, planejar a locação com antecedência adequada e fornecer os dados técnicos corretos ao solicitar o orçamento são os dois passos que garantem o equipamento certo no prazo certo.
