Usar a curvadora de tubos corretamente é o que separa uma curva limpa e precisa de um tubo amassado e inutilizável. Cada material, diâmetro e ângulo tem suas particularidades. Por essa razão, seguir o procedimento correto desde a configuração até a verificação final garante curvas dentro da especificação e evita desperdício de material. Para quem precisa locar o equipamento, acesse a página de aluguel de curvadora de tubos da Locação Fácil.
Neste guia, portanto, você vai aprender o passo a passo completo de como usar a curvadora de tubos, desde a escolha do mandril até a verificação do ângulo final.

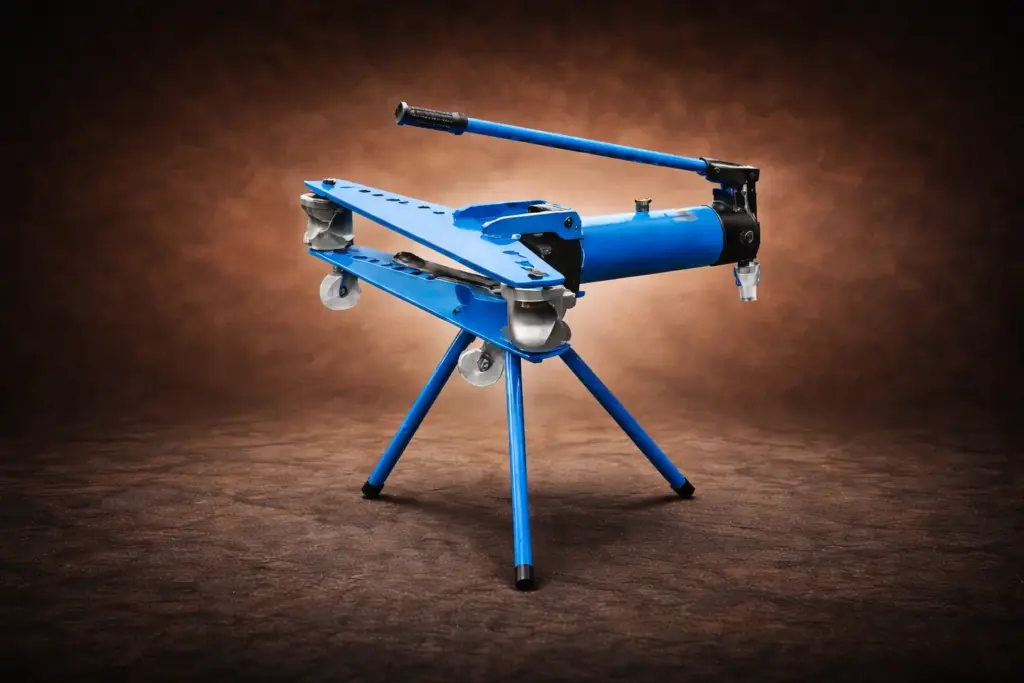

Antes de começar: conheça o equipamento
O primeiro passo é entender os componentes da curvadora que você vai usar. Os modelos elétricos e hidráulicos têm elementos distintos dos modelos manuais. Se você ainda não conhece os tipos de curvadora disponíveis, consulte nosso artigo sobre o que é curvadora de tubos e como funciona. A seguir, apresentamos os componentes que aparecem na maioria dos modelos profissionais.
Mandril de curvatura (die): peça que define o raio de curvatura. Cada mandril corresponde a um diâmetro específico de tubo. Portanto, o mandril correto é o primeiro item a verificar antes de qualquer operação.
Rolo de pressão (pressure die): mantém o tubo contra o mandril durante a curvatura e impede o achatamento da parede externa.
Grampo de fixação (clamp die): prende o tubo ao mandril no ponto de início da curvatura. Um grampo mal ajustado permite que o tubo escorregue durante a operação.
Suporte interno (mandrel interno): presente em modelos para tubos de parede fina. Entra no interior do tubo e impede o colapso da parede interna durante a curvatura.
Indicador de ângulo: marca o ângulo de curvatura atual. Em modelos elétricos, é digital e programável. Em modelos manuais, é uma escala gravada no equipamento.
Passo a passo: como usar a curvadora de tubos
Passo 1 — Selecione o mandril correto para o diâmetro do tubo
O mandril é a peça mais importante da configuração. Ele precisa ser compatível com o diâmetro externo do tubo que vai ser curvado. Um mandril de diâmetro errado produz curva irregular, amassa o tubo ou não permite o encaixe correto.
Verifique o diâmetro externo do tubo com paquímetro e selecione o mandril correspondente. Em seguida, instale o mandril no eixo do equipamento conforme as instruções do fabricante. Por fim, confirme o travamento antes de posicionar o tubo.
Passo 2 — Calcule o ponto de início da curvatura
Antes de posicionar o tubo, é necessário calcular onde a curvatura começa em relação ao comprimento total do tubo. Essa marcação é chamada de ponto de tangência ou bend mark. O erro nesse cálculo desloca a curva do ponto correto e pode inutilizar o tubo.
O cálculo usa a fórmula: comprimento do trecho + ganho de dobramento (bend gain) do ângulo específico. Cada ângulo e cada raio de curvatura têm um valor de bend gain diferente. Portanto, consulte a tabela do fabricante do equipamento para o ângulo e o raio que você vai executar.
Marque o ponto de início da curvatura no tubo com caneta marcadora ou fita adesiva. Essa marcação garante que o tubo fica posicionado corretamente no mandril antes de iniciar a operação.
Passo 3 — Configure o ângulo de curvatura
Em curvadoras elétricas e hidráulicas com controle de ângulo, programe o ângulo desejado no painel de controle. Lembre-se de aplicar a compensação de retorno elástico (springback), que varia conforme o material e o diâmetro do tubo.
Na prática, o aço carbono tem retorno elástico de 2 a 5 graus dependendo da espessura da parede. O cobre tem retorno menor, geralmente de 1 a 3 graus. Portanto, se o projeto especifica uma curva de 90 graus em aço carbono, programe 93 a 95 graus no equipamento. O tubo vai retornar para os 90 corretos após a liberação da pressão.
Em curvadoras manuais, a compensação é feita visualmente. O operador supercurva levemente além do ângulo desejado e verifica com um transferidor ou gabarito após a liberação. Por essa razão, as primeiras curvas de cada diâmetro exigem um tubo de teste para calibrar a compensação correta.
Passo 4 — Posicione o tubo no mandril
Com o mandril instalado e o ângulo configurado, posicione o tubo no equipamento. Alinhe a marcação do ponto de início com a linha de referência do mandril. Em seguida, feche o grampo de fixação e verifique que o tubo está firme antes de acionar o motor ou aplicar força.
Um tubo mal posicionado escorrega durante a curvatura e produz ângulo incorreto. Além disso, o escorregamento pode danificar o grampo e o mandril. Por essa razão, essa verificação é obrigatória antes de qualquer curvatura.
Passo 5 — Execute a curvatura
Com tudo verificado e posicionado, acione o equipamento. Em curvadoras elétricas, pressione o pedal ou o botão de acionamento. O motor avança o rolo de pressão progressivamente até atingir o ângulo programado e para automaticamente.
Em curvadoras manuais ou hidráulicas de avanço manual, aplique força na alavanca de forma suave e progressiva. Movimentos bruscos podem amassam o tubo e sobrecarregar o mecanismo. Portanto, avance de forma contínua e monitore o indicador de ângulo durante toda a operação.
Após atingir o ângulo final, libere a pressão e abra o grampo. Em seguida, remova o tubo do mandril com cuidado para não deformar a curva recém-executada.
Passo 6 — Verifique o ângulo e a qualidade da curva
Após remover o tubo, verifique o ângulo com um transferidor ou gabarito. Compare com o ângulo especificado no projeto. Uma tolerância de ±1 grau é aceitável na maioria das instalações. Se o desvio for maior, ajuste a compensação de springback no próximo tubo.
Além do ângulo, verifique a qualidade da curva. Uma boa curva tem superfície lisa, sem marcas de amassamento, e o diâmetro externo uniforme ao longo de todo o arco. Portanto, inspecione visualmente e, quando necessário, meça o diâmetro externo no ponto de maior curvatura com paquímetro.
Erros mais comuns na operação da curvadora de tubos
Conhecer os erros mais frequentes ajuda a evitá-los antes que causem desperdício de material. Os mais comuns são:
Mandril errado para o diâmetro: o mandril precisa ser compatível com o diâmetro externo exato do tubo. Um mandril maior permite que o tubo se mova lateralmente e produz curva irregular. Um mandril menor não encaixa o tubo corretamente.
Não compensar o retorno elástico: curvar exatamente no ângulo desejado sem adicionar a compensação de springback resulta em ângulo menor do que o especificado. Por essa razão, sempre aplique a compensação antes de iniciar a série de curvaturas.
Ponto de início calculado incorretamente: um bend mark errado desloca a curva do ponto correto. Consequentemente, o instalador descarta o tubo e perde material. Verifique sempre o cálculo antes de marcar o tubo.
Avanço brusco na curvadora manual: aplicar força de forma repentina amassa o tubo no ponto de curvatura. Portanto, aplique sempre pressão progressiva e contínua, especialmente nos primeiros graus da curvatura.
Não verificar o grampo antes da operação: um grampo frouxo permite que o tubo escorregue durante a curvatura. Sendo assim, sempre confirme o travamento antes de acionar o equipamento.
Usar o equipamento errado para o material: cobre, aço carbono e aço inoxidável têm comportamentos distintos na curvatura. Portanto, use sempre os mandris e os parâmetros específicos para cada material.
Cuidados específicos por material
Aço carbono
O aço carbono exige mais força de curvatura e tem retorno elástico maior do que cobre e alumínio. Além disso, tubos de aço carbono Schedule 40 têm parede mais espessa do que os Schedule 10, o que aumenta a resistência à curvatura. Por essa razão, verifique o Schedule do tubo antes de configurar o equipamento.
Cobre
O cobre é macio e curva facilmente, mas tem tendência a trincar em curvaturas muito fechadas. Por essa razão, respeite o raio mínimo de curvatura indicado pelo fabricante do mandril. Além disso, o recozimento do cobre antes da curvatura facilita o processo em tubos de parede mais espessa.
Alumínio
O alumínio tem maior tendência a fratura do que o cobre em curvaturas fechadas. Portanto, use raios de curvatura mais abertos e avance mais lentamente do que em cobre. Sendo assim, a velocidade de avanço é o fator mais crítico na curvatura de alumínio.
Aço inoxidável
O aço inoxidável tem tendência ao encruamento durante a curvatura. Isso significa que o material fica progressivamente mais duro à medida que é deformado. Por essa razão, a curvatura do inox exige mandris específicos para esse material e parâmetros de operação diferentes do aço carbono.
Curvadora elétrica vs hidráulica: impacto no passo a passo
O tipo de curvadora influencia diretamente a forma de execução do passo a passo. Curvadoras elétricas têm controle de ângulo automático e são mais rápidas. Curvadoras hidráulicas oferecem mais força para tubos pesados. Para entender as diferenças técnicas entre os dois tipos e saber qual escolher para cada projeto, consulte nosso artigo sobre curvadora de tubos elétrica ou hidráulica: entenda a diferença.
Curvatura de tubos para sprinkler e PPCI
Em projetos de sprinkler e combate a incêndio, a curvatura de tubos obedece a requisitos específicos de raio mínimo e ângulo conforme a norma NBR 10897. Além disso, a escolha do ponto correto de curvatura influencia o dimensionamento hidráulico do sistema. Para entender as particularidades da curvatura de tubos em instalações de PPCI, consulte nosso artigo sobre curvadora de tubos para sistemas de sprinkler e combate a incêndio.
Conclusão
O uso correto da curvadora de tubos depende de quatro fatores: o mandril certo para o diâmetro, o ponto de início calculado corretamente, a compensação de springback aplicada e a verificação do ângulo final. Seguindo esses quatro pontos, as curvas saem dentro da especificação e o desperdício de material cai a zero.
Além disso, cada material exige atenção específica. O aço carbono, o cobre, o alumínio e o inox têm comportamentos distintos na curvatura. Portanto, conhecer as particularidades de cada um é fundamental para resultados consistentes em qualquer tipo de projeto.
