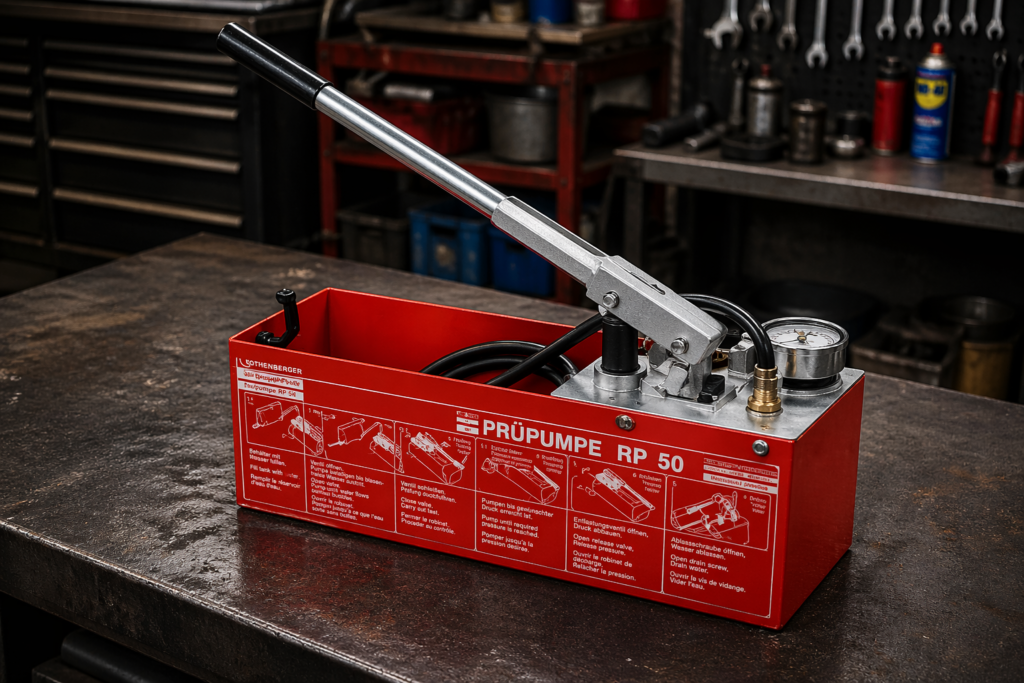

O teste hidrostático de vasos de pressão é uma exigência legal da NR-13 e uma das intervenções mais críticas em paradas de manutenção industrial. A bomba hidrostática correta é o equipamento que executa esse teste com segurança e gera as leituras de pressão com documentação válida para o laudo técnico. Por essa razão, alugar a bomba hidrostática adequada para vasos de pressão exige atenção à pressão de teste, ao volume do equipamento e à calibração do manômetro. Para contratar a locação, acesse o aluguel de bomba de teste hidrostático da Locação Fácil Equipamentos.
Neste artigo, portanto, você vai entender o que são vasos de pressão, quais requisitos a NR-13 impõe para o teste hidrostático, como calcular a pressão de teste correta e como planejar a locação da bomba adequada.
O que são vasos de pressão?
A NR-13 define vaso de pressão como qualquer recipiente sujeito à pressão interna ou externa, com exceção de caldeiras, que tenha pressão de operação superior à pressão atmosférica. Na prática industrial, essa categoria abrange uma ampla variedade de equipamentos.
Entre os vasos de pressão mais comuns em plantas industriais estão os vasos de armazenamento de gases comprimidos, os trocadores de calor, os reatores químicos, os vasos separadores de fases em refino de petróleo, os compressores de pistão, os filtros de processo de alta pressão e os autoclaves industriais. Cada um tem características distintas de pressão de trabalho, volume e fluido de processo. Por essa razão, o planejamento do teste hidrostático deve considerar as especificações individuais de cada equipamento.
Categorias de vasos de pressão segundo a NR-13
A NR-13 classifica os vasos de pressão em categorias que vão de I a V, conforme o produto do volume (em metros cúbicos) pela pressão de operação (em kgf/cm²). A categoria determina o intervalo máximo de inspeção e os requisitos do profissional habilitado responsável.
Vasos de categoria I têm o produto VP maior que 100 e operam com fluidos de maior risco. Esses vasos têm intervalo máximo de 3 anos para inspeção interna e 6 anos para inspeção com teste hidrostático, salvo determinação mais restrita do inspetor responsável. Já os vasos de categoria V têm VP menor que 1 e requisitos menos rigorosos, com intervalos de inspeção maiores.
Consequentemente, o responsável técnico precisa classificar cada vaso conforme a NR-13 antes de definir o cronograma de testes. Essa classificação determina com que frequência a bomba hidrostática será necessária para cada equipamento ao longo da vida útil da planta.
Qual é a pressão de teste hidrostático para vasos de pressão?
A NR-13 define a pressão de teste hidrostático como 1,3 vezes a Pressão Máxima de Trabalho Admissível (PMTA) do vaso, para os vasos sujeitos à pressão interna. Portanto, um vaso com PMTA de 20 kgf/cm² precisa de teste hidrostático a 26 kgf/cm².
Contudo, para vasos sujeitos a pressão externa, o cálculo da pressão de teste segue critério diferente, definido pelas normas de projeto do equipamento. Além disso, a pressão de teste nunca pode exceder a pressão de projeto original do vaso. Por essa razão, o responsável técnico deve sempre consultar a documentação de projeto e a plaqueta de identificação do equipamento antes de definir a pressão de teste.
Ao solicitar a locação da bomba, informe a pressão de teste em kgf/cm² ou bar. Com esse dado, a equipe da Locação Fácil garante que o modelo locado tem capacidade de pressão adequada com margem de segurança suficiente para uma operação segura.
Como funciona o teste hidrostático de vasos de pressão?
Isolamento e preparação do vaso
O responsável isola o vaso do restante da planta fechando todas as válvulas de bloqueio e instalando tampões ou flanges cegos nos bocais que não fazem parte do circuito de teste. Além disso, remove os elementos de segurança que não suportam a pressão de teste, como válvulas de alívio calibradas abaixo da pressão de teste. Em seguida, conecta a bomba hidrostática ao bocal de enchimento do vaso.
Enchimento e purga
O vaso recebe água limpa até o preenchimento completo. Durante o enchimento, os pontos altos do vaso precisam de purga de ar para eliminar bolsões que comprometem a estabilidade da pressão durante o teste. Por essa razão, a purga completa antes da pressurização é um passo que não se deve apressar.
Pressurização progressiva e inspeção
Com o vaso cheio e sem bolsões de ar, o operador pressuriza progressivamente até a pressão de teste. O procedimento correto prevê subidas em etapas com pausa para inspeção visual entre cada patamar. Ao atingir a pressão de teste, o operador fecha a bomba e monitora a pressão pelo tempo definido pelo programa de inspeção do equipamento. O profissional habilitado inspeciona visualmente toda a superfície externa do vaso, os cordões de solda, as soldas de bocais e os flanges durante esse período.
Registro e laudo técnico
Ao final do teste, o responsável registra os dados em laudo técnico: pressão atingida, data, duração do teste, pressão ao final e conclusão sobre aprovação ou reprovação. Esse laudo deve ter a assinatura do profissional habilitado com registro no CREA. Portanto, o laudo é o documento que comprova o cumprimento dos requisitos da NR-13 e tem validade perante fiscalização do Ministério do Trabalho.
Tipos de vasos de pressão e suas particularidades no teste
Trocadores de calor
Os trocadores de calor têm dois circuitos distintos, casco e tubos, que geralmente operam em pressões diferentes. Por essa razão, o teste hidrostático de um trocador de calor testa cada circuito separadamente na sua própria pressão de teste. Consequentemente, a equipe precisa de dois setups de teste ou realizar o procedimento em duas etapas distintas.
Vasos de armazenamento de gás
Vasos de armazenamento de GLP, nitrogênio, ar comprimido e outros gases são testados com água antes de entrar em operação. Após o teste, a equipe drena completamente a água e seca o interior do vaso antes de introduzir o gás de processo. Portanto, o planejamento deve incluir o tempo de drenagem e secagem no cronograma da parada.
Reatores e vasos de processo
Reatores químicos e vasos de processo de alta pressão frequentemente têm geometrias complexas com bocais, agitadores e revestimentos internos. O teste hidrostático desses equipamentos exige cuidado adicional na purga de ar em pontos cegos do vaso. Além disso, o acesso para inspeção visual durante o teste pode ser limitado. Por essa razão, a equipe deve mapear todos os pontos de inspeção antes de iniciar o procedimento.
Quais dados fornecer ao solicitar a locação?
Para garantir que a bomba correta chega no prazo certo, informe os seguintes dados ao solicitar o orçamento:
- Pressão de teste em kgf/cm² ou bar (1,3 vezes a PMTA para vasos de pressão interna).
- Volume aproximado do vaso em litros, para verificar a adequação do fluxo da bomba.
- Número de vasos a testar na mesma parada, para dimensionar a quantidade de equipamentos necessária.
- Disponibilidade de energia elétrica no local, para escolher entre bomba manual e elétrica.
- Data de início do teste e duração estimada da parada.
- Local de entrega: planta, canteiro ou endereço da empresa.
Por que a calibração do manômetro é obrigatória?
A NR-13 exige rastreabilidade metrológica em todos os instrumentos usados em testes de equipamentos sob pressão. Portanto, o manômetro da bomba de teste precisa de certificado de calibração com rastreabilidade ao Inmetro emitido por laboratório acreditado pela RBC.
Um manômetro sem calibração válida pode indicar pressão diferente da real durante o teste. Além de comprometer a segurança do procedimento, esse erro invalida o laudo técnico e pode gerar autuação em fiscalização. Por essa razão, a Locação Fácil inclui o manômetro calibrado com certificado rastreável em todas as locações de bomba de teste hidrostático, sem custo adicional.
Para entender melhor em quais situações o teste hidrostático de vasos de pressão é obrigatório e quais intervalos a NR-13 define para cada categoria, consulte nosso artigo sobre quando fazer teste hidrostático em sistemas industriais. Para entender o procedimento completo do teste e como interpretar os resultados, consulte também nosso artigo sobre o que é teste de pressão em tubulações.
Conclusão
O teste hidrostático de vasos de pressão é uma exigência legal da NR-13 que protege a planta, os operadores e a continuidade do processo produtivo. A bomba hidrostática com manômetro calibrado é o equipamento central do procedimento. Dimensioná-la corretamente para a pressão de teste de cada vaso e planejar a locação com antecedência adequada são os dois passos que garantem o cumprimento da norma no prazo.
A locação é a alternativa mais eficiente para equipes que realizam o teste de forma pontual em cada intervalo de inspeção, eliminando o custo de aquisição e manutenção de um equipamento de uso eventual.
